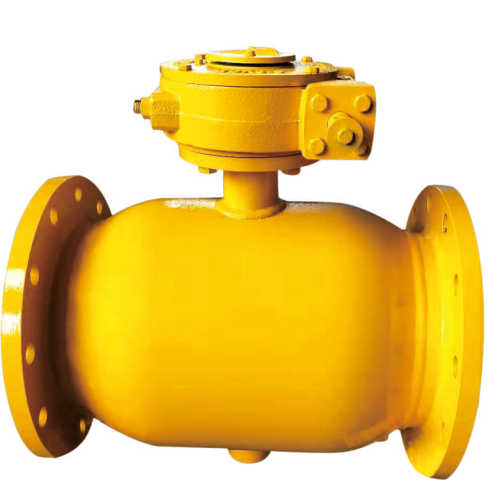

स्टेनलेस स्टील पूरी तरह से वेल्डेड निकला हुआ किनारा गेंद वाल्व: 304 पूरी तरह से वेल्डेड निकला हुआ किनारा गेंद वाल्व का व्यापक विश्लेषण
पाइपलाइन सिस्टम की दुनिया में, स्टेनलेस स्टील पूरी तरह से वेल्डेड फ्लैंज बॉल वाल्व अपने उत्कृष्ट सीलिंग प्रदर्शन और लंबी सेवा जीवन के कारण कई औद्योगिक अनुप्रयोगों के लिए पसंदीदा विकल्प बन रहे हैं। उनमें से, 304 पूरी तरह से वेल्डेड निकला हुआ किनारा बॉल वाल्व संक्षारण प्रतिरोध और संरचनात्मक ताकत के बीच एक सही संतुलन प्राप्त करता है।
उत्पाद अवलोकन
स्टेनलेस स्टील पूरी तरह से वेल्डेड निकला हुआ किनारा बॉल वाल्व कार्बन स्टील या स्टेनलेस स्टील सीमलेस स्टील पाइप से बना एक अभिन्न वेल्डेड वाल्व है, जिसे दबाया और बनाया जाता है। वाल्व बॉडी सामग्री पाइपलाइन सामग्री के अनुरूप है, और पूरी तरह से वेल्डेड संरचना डिजाइन के माध्यम से, कनेक्शन पर तनाव विरूपण काफी कम हो जाता है।
इस प्रकार का वाल्व विशेष रूप से लंबी दूरी की पाइपलाइनों जैसे प्राकृतिक गैस, पेट्रोलियम, हीटिंग, रसायन और थर्मल पावर पाइपलाइनों के लिए उपयुक्त है। पारंपरिक थ्रेडेड या फ्लैंज से जुड़े वाल्वों की तुलना में, 304 पूरी तरह से वेल्डेड फ्लैंज बॉल वाल्वों में बेहतर सीलिंग प्रदर्शन और लंबी सेवा जीवन, 10-15 साल या उससे अधिक तक होता है।
स्टेनलेस स्टील पूरी तरह से वेल्डेड निकला हुआ किनारा बॉल वाल्व की नाममात्र व्यास सीमा विस्तृत है, जो डीएन 15 से डीएन 1200 तक है, दबाव रेटिंग 1.6-4.0 एमपीए और यहां तक कि पीएन 64 तक है, जो विभिन्न औद्योगिक अनुप्रयोगों की जरूरतों को पूरा कर सकती है।
संरचना और डिज़ाइन सुविधाएँ

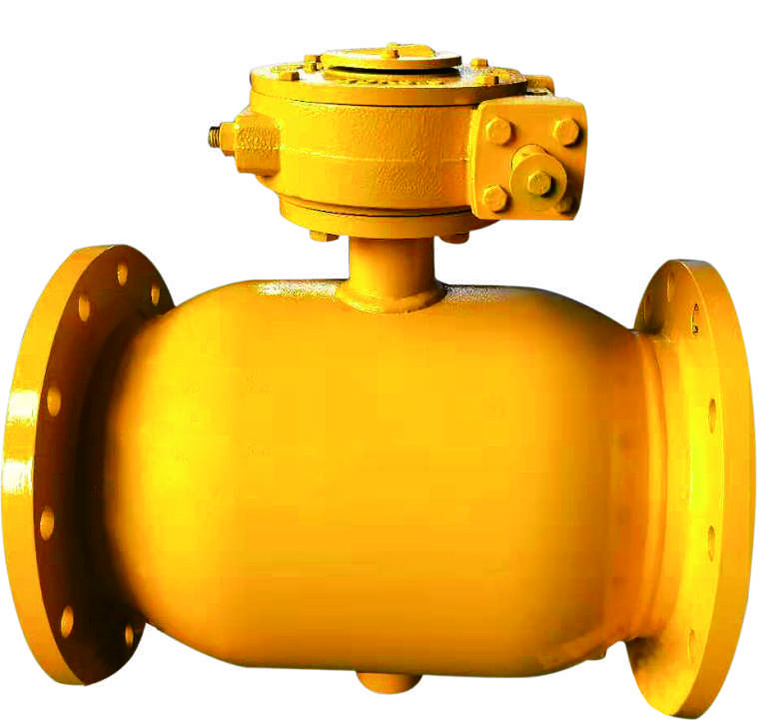

वाल्व बॉडी डिजाइन: स्टेनलेस स्टील पूरी तरह से वेल्डेड फ्लैंज बॉल वाल्व का वाल्व बॉडी सीमलेस स्टील पाइप से बना होता है जिसे दबाया जाता है और पारंपरिक फ्लैंज कनेक्शन को खत्म करते हुए एक पूरे के रूप में बनाया जाता है। इसे वेल्ड किया जाता है और द्रव सीमलेस स्टील पाइप के 5 भागों से बनाया जाता है, जिससे वाल्व संरचना अधिक कॉम्पैक्ट, वजन में हल्की और इन्सुलेशन में आसान हो जाती है।
एंटी लीकेज डिजाइन: 304 पूरी तरह से वेल्डेड फ्लैंज बॉल वाल्व अग्निरोधक और एंटी-स्टैटिक डिजाइन और एक डबल ओ-रिंग एंटी लीकेज वाल्व स्टेम को अपनाता है, जिससे यह सुनिश्चित होता है कि वाल्व स्टेम स्वतंत्र रूप से घूमता है और कसकर सील होता है। सीलिंग प्रणाली 20-25% कार्बन और स्प्रिंग संरचना युक्त पीटीएफई मिश्रित सामग्री को अपनाती है, जो -29 ℃ से 200 ℃ के तापमान रेंज में शून्य रिसाव प्राप्त करती है।
बॉल तकनीक: स्टेनलेस स्टील पूरी तरह से वेल्डेड फ्लैंज बॉल वाल्व की बॉल को दर्पण सटीकता (आरए ≤ 0.8 μ मीटर) प्राप्त करने के लिए सीएनसी ग्राइंडिंग मशीन द्वारा संसाधित किया जाता है, जिससे कई वर्षों तक सुचारू रूप से खुलने और बंद होने और विश्वसनीय संचालन सुनिश्चित होता है। सटीक प्रसंस्करण तकनीक वाल्व को लगातार संचालन, अशुद्धियों और रासायनिक पदार्थों के तहत भी लंबे समय तक स्थिर रूप से संचालित करने में सक्षम बनाती है।
ड्राइव मोड: 304 पूरी तरह से वेल्डेड निकला हुआ किनारा बॉल वाल्व मैनुअल, टरबाइन, वायवीय, इलेक्ट्रिक इत्यादि सहित कई ड्राइव मोड का समर्थन करता है, जिसे वास्तविक एप्लिकेशन आवश्यकताओं के अनुसार लचीले ढंग से चुना जा सकता है, और ऑपरेशन लचीला और हल्का है।
तकनीकी लाभ
उत्कृष्ट सीलिंग प्रदर्शन: स्टेनलेस स्टील पूरी तरह से वेल्डेड निकला हुआ किनारा बॉल वाल्व गोलाकार सतह पर नकारात्मक दबाव के साथ कार्बन प्रबलित पीटीएफई इच्छुक लोचदार सीलिंग रिंग को गोद लेता है। यह डिज़ाइन शून्य रिसाव सीलिंग प्रभाव प्राप्त करता है, जिससे पाइपलाइन प्रणाली की सुरक्षा और ऊर्जा दक्षता में काफी सुधार होता है।
व्यापक प्रयोज्यता: 304 पूरी तरह से वेल्डेड निकला हुआ किनारा बॉल वाल्व कवर की कार्य तापमान सीमा -60 ℃ से 200 ℃ है, जो अत्यधिक कामकाजी परिस्थितियों का सामना कर सकती है। तरलीकृत प्राकृतिक गैस प्राप्त करने वाले स्टेशन में, यह वाल्व 4.0MPa के डिज़ाइन दबाव का सामना कर सकता है और एलएनजी की -162 ℃ कम तापमान स्थिति के अनुकूल हो सकता है।
कम रखरखाव की आवश्यकताएं: स्टेनलेस स्टील पूरी तरह से वेल्डेड निकला हुआ किनारा बॉल वाल्व को रखरखाव, समायोजन या स्नेहन की आवश्यकता नहीं होती है, स्थापित करना आसान होता है, और कम परिचालन लागत पर लंबे समय तक विश्वसनीय रूप से काम कर सकता है। रखरखाव चक्र 3 साल का है, और केवल वाल्व सीट गुहा में अशुद्धियों को हटाने की जरूरत है और विशेष चिकनाई वाले ग्रीस को इंजेक्ट करने की जरूरत है।
स्थापना सुविधा: 304 पूरी तरह से वेल्डेड फ्लैंज बॉल वाल्व के सीधे दफन डिजाइन के लिए बड़े वाल्व कुएं के निर्माण की आवश्यकता नहीं होती है, जिससे निर्माण लागत लगभग 30% कम हो जाती है। वाल्व स्टेम को बढ़ाया जा सकता है, और इंस्टॉलेशन को उलटने के लिए ऑपरेटिंग हैंडल को हटाया जा सकता है, जिससे इंस्टॉलेशन लचीलेपन में काफी सुधार होता है।
अनुप्रयोग परिदृश्य
स्टेनलेस स्टील पूरी तरह से वेल्डेड निकला हुआ किनारा बॉल वाल्व कई औद्योगिक क्षेत्रों में महत्वपूर्ण भूमिका निभाते हैं:
शहरी गैस: गैस आउटपुट पाइपलाइन, मुख्य और शाखा आपूर्ति पाइपलाइन, आदि
सेंट्रल हीटिंग: बड़े हीटिंग उपकरण आउटपुट पाइपलाइन, मुख्य लाइनें और शाखा लाइनें। शहरी केंद्रीकृत हीटिंग सिस्टम 304 पूरी तरह से वेल्डेड निकला हुआ किनारा बॉल वाल्व के साथ एक प्रत्यक्ष दफन स्थापना योजना को अपनाता है, जिससे वाल्व कुओं के निर्माण से बचा जाता है और निर्माण लागत में काफी कमी आती है।
हीट एक्सचेंजर: पाइपलाइनों और विभिन्न सर्किटों को खोलना और बंद करना
इस्पात संयंत्र: विभिन्न द्रव पाइपलाइन, निकास गैस निर्वहन चैनल, गैस और गर्मी आपूर्ति पाइपलाइन, ईंधन आपूर्ति पाइपलाइन, आदि। स्टेनलेस स्टील पूरी तरह से वेल्डेड निकला हुआ किनारा बॉल वाल्व का हाइड्रोजन सल्फाइड संक्षारण प्रतिरोध एनएसीई MR0175 मानक की आवश्यकताओं को पूरा करता है, और उद्घाटन और समापन जीवन 100000 गुना से अधिक है
विभिन्न औद्योगिक उपकरण: विभिन्न ताप उपचार पाइपलाइन, विभिन्न औद्योगिक गैस और ताप पाइपलाइन
चयन मार्गदर्शिका
उपयुक्त वाल्व कैसे चुनें?
स्टेनलेस स्टील पूरी तरह से वेल्डेड निकला हुआ किनारा बॉल वाल्व चुनते समय, निम्नलिखित कारकों पर विचार किया जाना चाहिए:
मध्यम विशेषताएँ: संवहन माध्यम की संक्षारणता, तापमान और दबाव की स्थिति के आधार पर उपयुक्त वाल्व बॉडी सामग्री का चयन करें। 304 पूरी तरह से वेल्डेड निकला हुआ किनारा बॉल वाल्व पानी, तेल, गैस आदि सहित अधिकांश पारंपरिक मीडिया के लिए उपयुक्त है।
कनेक्शन विधि: स्टेनलेस स्टील पूरी तरह से वेल्डेड निकला हुआ किनारा बॉल वाल्व वेल्डिंग, निकला हुआ किनारा, धागा इत्यादि जैसे विभिन्न कनेक्शन विधियां प्रदान करता है। मिलान कनेक्शन विधि को मौजूदा पाइपलाइन प्रणाली के अनुसार चुना जाना चाहिए।
व्यास की आवश्यकता: प्रवाह की मांग के अनुसार उचित नाममात्र व्यास चुनें। 304 पूरी तरह से वेल्डेड निकला हुआ किनारा बॉल वाल्व DN15 से DN1200 तक विकल्पों की एक विस्तृत श्रृंखला प्रदान करता है।
ड्राइव मोड: स्वचालन की डिग्री और ऑपरेटिंग वातावरण के आधार पर उपयुक्त ड्राइव मोड का चयन करें। स्टेनलेस स्टील पूरी तरह से वेल्डेड निकला हुआ किनारा बॉल वाल्व मैनुअल, टरबाइन, वायवीय और इलेक्ट्रिक जैसे कई ड्राइविंग मोड का समर्थन करता है।
जियांगसॉन्ग वाल्व समूह के लाभ
स्टेनलेस स्टील पूरी तरह से वेल्डेड निकला हुआ किनारा बॉल वाल्व के स्रोत कारखाने के रूप में, जियांगसॉन्ग वाल्व समूह के निम्नलिखित फायदे हैं:
पूर्ण प्रक्रिया उत्पादन क्षमता: विभिन्न बड़े वाल्व सहायक उपकरण के स्व-आवंटन को प्राप्त करने के लिए कास्टिंग और स्मेल्टिंग वर्कशॉप, बॉल फोर्जिंग वर्कशॉप, वाल्व प्रोसेसिंग और असेंबली वर्कशॉप और बॉल प्रिसिजन मशीनिंग वर्कशॉप से सुसज्जित।
सख्त गुणवत्ता नियंत्रण: गोले की उच्च परिशुद्धता सुनिश्चित करने के लिए उत्पादन प्रक्रिया को कंप्यूटर डिटेक्टरों द्वारा ट्रैक और पता लगाया जाता है। वेल्डिंग प्रक्रिया एपीआई 6डी और एएसएमई बी16.34 जैसे अंतरराष्ट्रीय मानकों का पालन करती है और 100% रेडियोग्राफिक परीक्षण पास करती है।
पूर्ण तकनीकी प्रमाणीकरण: उत्पाद ने टीएसजी डी2002-2019 विशेष उपकरण उत्पादन लाइसेंस प्राप्त किया है, आईएसओ 9001:2015 गुणवत्ता प्रणाली प्रमाणीकरण पारित किया है, और अग्नि परीक्षण एपीआई 607 मानक को पूरा करता है।
स्थापना एवं रखरखाव
स्थापना के मुख्य बिंदु
स्टेनलेस स्टील पूरी तरह से वेल्डेड फ्लैंज बॉल वाल्व स्थापित करने से पहले, एक शक्ति परीक्षण (कार्य दबाव जल माध्यम का 1.5 गुना) और एक जकड़न परीक्षण (कार्य दबाव नाइट्रोजन माध्यम का 1.1 गुना) की आवश्यकता होती है। प्रत्यक्ष दफन स्थापना के दौरान, यह आवश्यक है कि वाल्व के दीर्घकालिक स्थिर संचालन को सुनिश्चित करने के लिए वाल्व का झुकाव 1 ° से कम हो।
रखरखाव सिफ़ारिशें
यद्यपि 304 पूरी तरह से वेल्डेड फ्लैंज बॉल वाल्व अपनी कम रखरखाव आवश्यकताओं के लिए जाना जाता है, इसके दीर्घकालिक प्रदर्शन को सुनिश्चित करने के लिए, इसकी अनुशंसा की जाती है:
हर 3 साल में रखरखाव करें, वाल्व सीट कैविटी से अशुद्धियाँ हटाएँ, और विशेष चिकनाई वाला ग्रीस (ड्रिप पॉइंट ≥ 260 ℃) इंजेक्ट करें।
वाल्व स्टेम की सीलिंग स्थिति की नियमित रूप से जांच करें, और मामूली लीक पाए जाने पर इसे तुरंत समायोजित करें
जो वाल्व लंबे समय से स्थिर स्थिति में हैं, उनके लचीलेपन को बनाए रखने के लिए उन्हें नियमित रूप से संचालित करने की सिफारिश की जाती है
स्टेनलेस स्टील पूरी तरह से वेल्डेड निकला हुआ किनारा बॉल वाल्व औद्योगिक वाल्व प्रौद्योगिकी में एक महत्वपूर्ण प्रगति का प्रतिनिधित्व करता है। इसकी पूरी तरह से वेल्डेड संरचना और उत्कृष्ट सीलिंग प्रदर्शन इसे कठोर कामकाजी परिस्थितियों में भी शून्य रिसाव बनाए रखने में सक्षम बनाता है।
304 पूरी तरह से वेल्डेड निकला हुआ किनारा बॉल वाल्व ने संक्षारण प्रतिरोध, संरचनात्मक ताकत और अर्थव्यवस्था के बीच सबसे अच्छा संतुलन हासिल किया है, जो इसे कई औद्योगिक अनुप्रयोगों के लिए एक आदर्श विकल्प बनाता है।
स्रोत कारखाने के रूप में, जियांगसॉन्ग वाल्व समूह यह सुनिश्चित करता है कि प्रत्येक वाल्व अपनी लंबवत एकीकृत उत्पादन क्षमता और सख्त गुणवत्ता नियंत्रण प्रणाली के साथ सख्त औद्योगिक मानकों को पूरा करता है।
