Y-आकार का ग्लोब वाल्व: स्टेनलेस स्टील 304Y ग्लोब वाल्व पेशेवर निर्माता - Xiangsong वाल्व समूह
औद्योगिक पाइपलाइन प्रणालियों में द्रव नियंत्रण का महत्व स्वयं स्पष्ट है, और वाल्वों का चयन सीधे पूरे सिस्टम की सुरक्षा और दक्षता को प्रभावित करता है।
औद्योगिक पाइपलाइन प्रणालियों में, वाई-आकार के ग्लोब वाल्व अपने अद्वितीय संरचनात्मक डिजाइन और उत्कृष्ट प्रदर्शन के कारण पेट्रोलियम, रसायन और बिजली जैसे उद्योगों में अपरिहार्य प्रमुख उपकरण बन गए हैं। सामान्य ग्लोब वाल्व की तुलना में, Y-आकार के ग्लोब वाल्व का नाम Y-आकार के वाल्व बॉडी के नाम पर रखा गया है। यह डिज़ाइन प्रवाह प्रतिरोध को काफी कम कर देता है, जिससे द्रव वाल्व के माध्यम से अधिक आसानी से गुजर सकता है और दबाव हानि को प्रभावी ढंग से कम कर सकता है।
वाल्व के क्षेत्र में एक पेशेवर निर्माता के रूप में, जियांगसॉन्ग वाल्व समूह ने मजबूत तकनीकी ताकत और समृद्ध उत्पादन अनुभव के साथ उच्च प्रदर्शन वाले स्टेनलेस स्टील वाई-आकार के ग्लोब वाल्व की एक श्रृंखला लॉन्च की है। उनमें से, 304 सामग्री वाई-आकार का ग्लोब वाल्व अपने उत्कृष्ट संक्षारण प्रतिरोध और सेवा जीवन के कारण ग्राहकों द्वारा पसंद किया गया है।

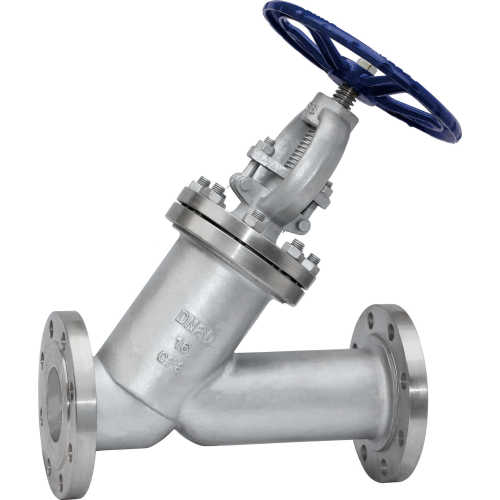

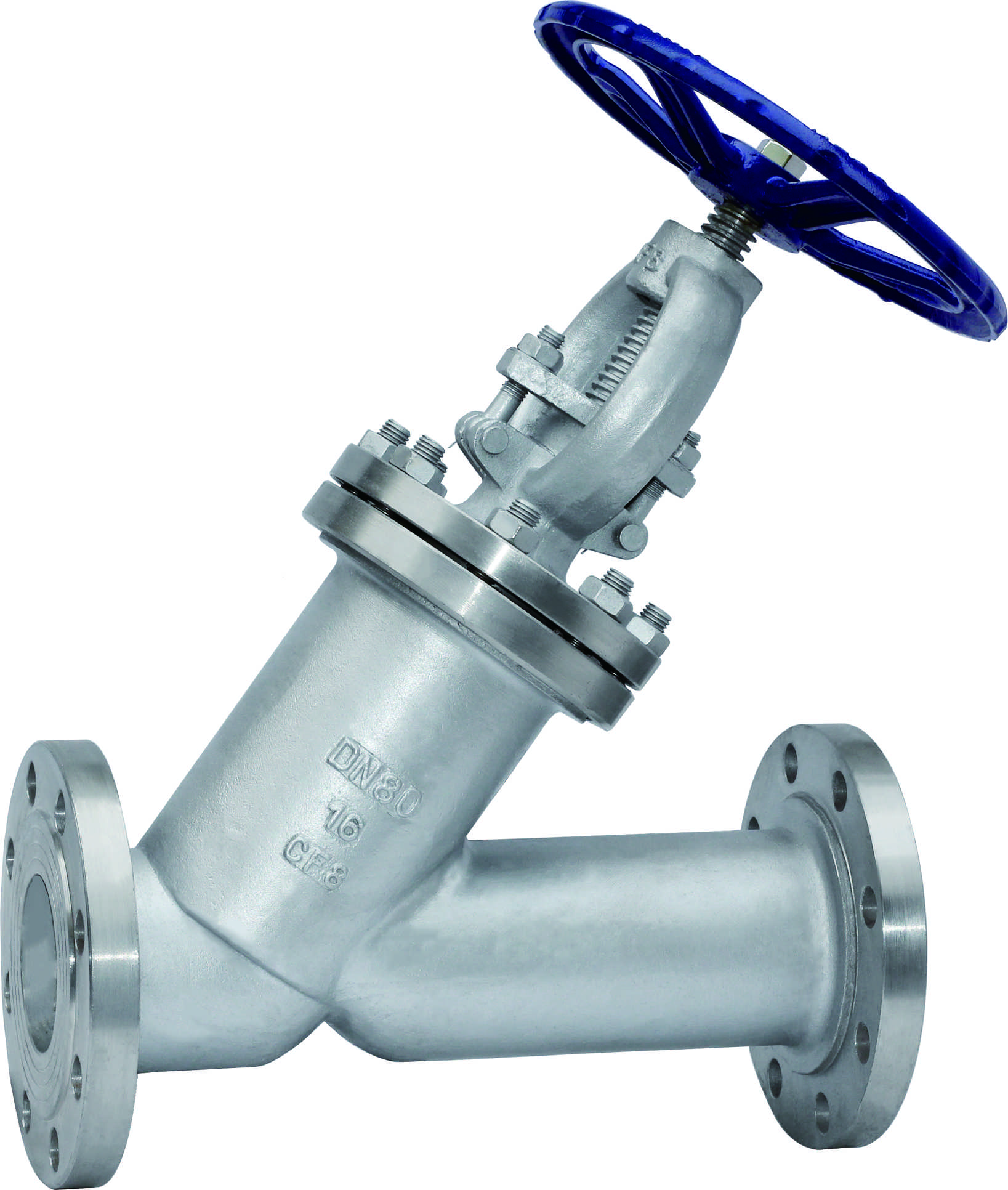

01Y प्रकार ग्लोब वाल्व उत्पाद परिचय
Y-आकार का ग्लोब वाल्व, जैसा कि नाम से पता चलता है, Y-आकार का वाल्व बॉडी वाला एक ग्लोब वाल्व है, जिसका व्यापक रूप से रसायन विज्ञान, कोयला और पेट्रोलियम जैसे उद्योगों में उपयोग किया जाता है।
इस वाल्व का डिज़ाइन चतुराई से वाल्व बॉडी प्रवाह चैनल को एक निश्चित कोण पर झुकाता है, जिससे मध्यम प्रवाह पथ अपेक्षाकृत सीधा और चिकना हो जाता है। पारंपरिक ग्लोब वाल्व की तुलना में, यह द्रव प्रतिरोध को प्रभावी ढंग से कम कर सकता है।
जियांगसॉन्ग वाल्व ग्रुप द्वारा निर्मित स्टेनलेस स्टील वाई-आकार के ग्लोब वाल्व एक ऊपरी सीलिंग संरचना डिजाइन को अपनाते हैं, जिसे रिवर्स सीलिंग संरचना के रूप में भी जाना जाता है। आम तौर पर, सीलिंग सीट को सीधे वाल्व कवर बॉडी पर मशीनीकृत किया जाता है या वेल्डिंग के बाद मशीनीकृत किया जाता है।
जब शट-ऑफ वाल्व पूरी तरह से खुली स्थिति में होता है, तो ऊपरी सीलिंग संरचना विश्वसनीय रूप से सीलिंग भूमिका निभा सकती है। यह ध्यान दिया जाना चाहिए कि जीबी/टी12224 मानक के अनुसार, उपयोगकर्ताओं को दबाव में वाल्व को सील करके पैकिंग जोड़ने या बदलने की अनुशंसा नहीं की जाती है।
स्टेनलेस स्टील वाई-आकार के ग्लोब वाल्व के लिए लागू मीडिया में पानी, तेल, भाप और विभिन्न संक्षारक मीडिया शामिल हैं, जो विभिन्न उद्योगों की विविध आवश्यकताओं को पूरा कर सकते हैं।
02 उत्पाद की मुख्य विशेषताएं
सरल संरचना और आसान रखरखाव
वाई-आकार के ग्लोब वाल्व में गेट वाल्व की तुलना में सरल संरचना होती है और निर्माण और रखरखाव करना आसान होता है। जियांगसॉन्ग वाल्व ग्रुप द्वारा निर्मित 304Y प्रकार का ग्लोब वाल्व वाल्व बॉडी पर एक पुल रिंग और एक डोवेटेल ग्रूव, वाल्व डिस्क पर एक पुल होल और वाल्व स्टेम पर एक डोवेटेल ग्रूव से सुसज्जित है, जो धातु के साथ फ्लोरीन सामग्री को मजबूती से बांध सकता है।
अच्छा सीलिंग प्रदर्शन और लंबी सेवा जीवन
सीलिंग सतह अच्छी सीलिंग प्रदर्शन के साथ आसानी से घिसती या खरोंचती नहीं है। खोलने और बंद करने के दौरान वाल्व डिस्क और वाल्व बॉडी सीलिंग सतह के बीच कोई सापेक्ष स्लाइडिंग नहीं होती है, इसलिए घिसाव और खरोंच गंभीर नहीं होते हैं, सीलिंग प्रदर्शन अच्छा होता है, और सेवा जीवन लंबा होता है।
छोटा प्रवाह प्रतिरोध, संचालित करने में आसान
स्टेनलेस स्टील वाई-आकार का ग्लोब वाल्व संचालित करना आसान है, खोलने और बंद करने के दौरान एक छोटा वाल्व डिस्क स्ट्रोक, कम खोलने और बंद करने का समय और एक छोटी वाल्व ऊंचाई होती है। अद्वितीय वाई-आकार की संरचना डिजाइन द्रव प्रतिरोध को काफी कम करती है और बिजली की खपत को कम करती है।
मजबूत संक्षारण प्रतिरोध
जियांगसॉन्ग वाल्व ग्रुप द्वारा निर्मित 304Y ग्लोब वाल्व माध्यम के संपर्क में आने वाले भागों की सभी धातु सतहों को लपेटने के लिए फ्लोरीन सामग्री अस्तर तकनीक का उपयोग करता है, जिससे धातु भागों को प्रभावी ढंग से संक्षारण होने से रोका जा सकता है। यह उत्पाद रासायनिक और दवा उद्योगों जैसे संक्षारक कामकाजी परिस्थितियों में व्यापक रूप से उपयोग किया जाता है, और इसमें उत्कृष्ट एसिड और क्षार संक्षारण प्रतिरोध होता है।
एकाधिक कनेक्शन विधियाँ
वाई-आकार का जाली स्टील ग्लोब वाल्व थ्रेडिंग, वेल्डिंग और सॉकेट सिरों जैसी विभिन्न कनेक्शन विधियों का समर्थन करता है, जो इसे ऑन-साइट स्थापना और उपयोग के लिए सुविधाजनक बनाता है।
03 तकनीकी पैरामीटर और मानक
मुख्य डिज़ाइन मानक
जियांगसॉन्ग वाल्व समूह के वाई-आकार के ग्लोब वाल्व उत्पाद अंतरराष्ट्रीय मानकों और विशिष्टताओं के अनुसार सख्ती से डिजाइन और निर्मित किए जाते हैं
डिज़ाइन और विनिर्माण: GB12235-89 के अनुसार
संरचनात्मक लंबाई: GB12221-89 के अनुसार
निकला हुआ किनारा आकार: जेबी/जी79-94 के अनुसार
वाल्व निरीक्षण और परीक्षण: GB13927 के अनुसार
विशेष कामकाजी परिस्थितियों के लिए, कंपनी एपीआई609 और एचजी/टी 3704 जैसे मानकों को पूरा करने वाले उत्पाद भी प्रदान कर सकती है।
दबाव और तापमान सीमा
नाममात्र दबाव: PN1.6~16.0Mpa
कार्य तापमान: -29~550 ℃
दबाव सीमा कवरेज: PN10~PN25, कक्षा 150LB
मुख्य सामग्री संरचना
वाल्व बॉडी: WCB, ZG1Cr18Ni12Mo2Ti, ZGCr5Mo, ZG1Cr18Ni9Ti
वाल्व डिस्क: 2Cr13, 316, Cr5Mo, 304
वाल्व स्टेम: 2Cr13, 316, 25Cr2MoV, 304
सीलिंग रिंग: 304, प्रबलित लचीला ग्रेफाइट
आकार सीमा
नाममात्र व्यास: 1/2 "-16", DN15-DN600
विशिष्ट आकार (एनपीएस): 1/2 "से 2" चुनने के लिए कई विशिष्टताओं के साथ
04Y प्रकार ग्लोब वाल्व का कार्य सिद्धांत
वाई-आकार के ग्लोब वाल्व का कार्य सिद्धांत वाल्व स्टेम के अक्षीय आंदोलन के माध्यम से वाल्व डिस्क को खोलना और बंद करना है।
जब हैंडव्हील को वामावर्त घुमाया जाता है, तो वाल्व स्टेम वाल्व डिस्क को ऊपर की ओर ले जाता है, जिससे सीलिंग सतह अलग हो जाती है और वाल्व खुल जाता है, जिससे माध्यम प्रवाहित हो जाता है।
इसके विपरीत, जब हैंडव्हील को दक्षिणावर्त घुमाया जाता है, तो वाल्व स्टेम वाल्व डिस्क को नीचे की ओर ले जाता है, जिससे सीलिंग सतह कसकर चिपक जाती है और वाल्व बंद हो जाता है, जिससे माध्यम को बहने से रोका जा सकता है।
जियांगसॉन्ग वाल्व समूह का 304Y प्रकार का ग्लोब वाल्व वाल्व डिस्क और स्टेम के एक एकीकृत डिजाइन को अपनाता है, जो वाल्व डिस्क की शुरुआती ऊंचाई के माध्यम से माध्यम की प्रवाह दर और प्रवाह दर को प्रभावी ढंग से नियंत्रित कर सकता है।
वायवीय वाई-आकार के ग्लोब वाल्व के लिए, उनका कार्य सिद्धांत संपीड़ित हवा द्वारा उत्पन्न क्षमता को यांत्रिक ऊर्जा में परिवर्तित करना है, जो वाल्व स्टेम के अक्षीय आंदोलन को संचालित करता है।
इस प्रकार, चलती सीलिंग घटकों की विभिन्न स्थितियाँ पाइपलाइन पोर्ट के उद्घाटन और समापन को नियंत्रित करेंगी, अंततः मध्यम उत्क्रमण या प्रतिधारण के उद्देश्य को प्राप्त करेंगी।
05Y प्रकार के ग्लोब वाल्व के अनुप्रयोग क्षेत्र
पेट्रोकेमिकल उद्योग
स्टेनलेस स्टील वाई-आकार के ग्लोब वाल्व के अनुप्रयोग में, पेट्रोकेमिकल उद्योग उपयोग का एक महत्वपूर्ण क्षेत्र है। पीएन1.6~16.0एमपीए के नाममात्र दबाव और -29~550 ℃ के कामकाजी तापमान के साथ पेट्रोलियम, रसायन, फार्मास्युटिकल, उर्वरक और बिजली उद्योगों जैसे विभिन्न कामकाजी परिस्थितियों में पाइपलाइनों के लिए उपयुक्त।
बिजली उद्योग
जियांगसॉन्ग वाल्व ग्रुप का 304Y प्रकार का ग्लोब वाल्व बिजली उद्योग में उत्कृष्ट प्रदर्शन करता है, जो उच्च तापमान और उच्च दबाव वाले वातावरण के लिए उपयुक्त है, और पावर स्टेशन सिस्टम के सुरक्षित और स्थिर संचालन को सुनिश्चित कर सकता है।
फार्मास्युटिकल और खाद्य उद्योग
स्वच्छता के क्षेत्र में, वाई-आकार के ग्लोब वाल्वों का उनकी बेहतर सीलिंग और सफाई क्षमता के कारण विभिन्न स्वच्छता उद्योगों में व्यापक रूप से उपयोग किया जाता है। जियांगसॉन्ग वाल्व समूह का सैनिटरी ग्रेड वाई-आकार का ग्लोब वाल्व विभिन्न आवश्यकताओं जैसे डीआईएन मानक श्रृंखला, 3 ए मानक श्रृंखला, एसएमएस मानक श्रृंखला इत्यादि को पूरा कर सकता है।
धातुकर्म और कोयला उद्योग
वाई-आकार के ग्लोब वाल्व का व्यापक रूप से रसायन विज्ञान, कोयला और पेट्रोलियम जैसे उद्योगों में उपयोग किया जाता है, और उनके पहनने और संक्षारण प्रतिरोध उन्हें इन उद्योगों में अच्छा प्रदर्शन करते हैं।
06 जियांगसॉन्ग वाल्व समूह के लाभ
विनिर्माण शक्ति
वाल्व निर्माण के क्षेत्र में एक पेशेवर उद्यम के रूप में, जियांगसॉन्ग वाल्व समूह के पास पूर्ण उत्पादन उपकरण और गुणवत्ता प्रबंधन प्रणाली है। कंपनी द्वारा प्रदान किए गए उच्च-प्रदर्शन वाले फ्लोरीन लाइन्ड ग्लोब वाल्व की धातु की सतहें जो माध्यम के संपर्क में आती हैं, वे सभी फ्लोरीन सामग्री अस्तर तकनीक से लपेटी जाती हैं, जो प्रभावी रूप से धातु के हिस्सों को जंग लगने से रोकती हैं।
प्रौद्योगिकी अनुसंधान एवं विकास
कंपनी प्रौद्योगिकी अनुसंधान और नवाचार पर ध्यान केंद्रित करती है, और उसके पास कई पेटेंट प्रौद्योगिकियां हैं। अद्वितीय उत्पाद डिज़ाइन, जैसे कि वाल्व डिस्क और वाल्व स्टेम के एकीकृत डिज़ाइन के माध्यम से, उत्पाद को सीलिंग प्रदर्शन और सेवा जीवन में महत्वपूर्ण लाभ हैं।
गुणवत्ता आश्वासन
जियांगसॉन्ग वाल्व समूह के उत्पादों को अंतरराष्ट्रीय मानकों के अनुसार सख्ती से डिजाइन, निर्मित और परीक्षण किया जाता है ताकि यह सुनिश्चित किया जा सके कि प्रत्येक वाल्व गुणवत्ता मानकों को पूरा करता है। काम के दबाव में अच्छा सीलिंग प्रदर्शन सुनिश्चित करने के लिए कंपनी के वाल्वों को फैक्ट्री छोड़ने से पहले सख्त परीक्षण से गुजरना पड़ता है।
अनुकूलित सेवा
कंपनी ग्राहकों की जरूरतों के अनुसार अनुकूलित सेवाएं प्रदान कर सकती है, जिसमें सामग्री चयन, कनेक्शन विधियां, एक्चुएटर कॉन्फ़िगरेशन इत्यादि शामिल हैं। यहां तक कि रिमोट कंट्रोल आवश्यकताओं को पूरा करने के लिए वायवीय और इलेक्ट्रिक उपकरणों को भी ग्राहकों की जरूरतों के अनुसार कॉन्फ़िगर किया जा सकता है।
आज की बढ़ती जटिल औद्योगिक प्रक्रियाओं में, पूरे सिस्टम की सुरक्षा और दक्षता के लिए वाई-आकार के ग्लोब वाल्व का चयन महत्वपूर्ण है। वाल्व निर्माण में एक विशेषज्ञ के रूप में, जियांगसॉन्ग वाल्व समूह हमेशा ग्राहकों को उच्च गुणवत्ता और उच्च प्रदर्शन वाले स्टेनलेस स्टील वाई-आकार के ग्लोब वाल्व उत्पाद प्रदान करने के लिए प्रतिबद्ध रहा है।
चाहे सामान्य कामकाजी परिस्थितियों में हो या विशेष वातावरण में, हमारा 304Y ग्लोब वाल्व उत्कृष्ट प्रदर्शन और लंबी सेवा जीवन के लाभ प्रदर्शित कर सकता है, जो आपके पाइपलाइन सिस्टम के लिए विश्वसनीय आश्वासन प्रदान करता है।
अधिक उत्पाद जानकारी और तकनीकी सहायता के लिए हमसे संपर्क करने का स्वागत है। जियांगसॉन्ग वाल्व समूह आपको व्यापक वाल्व समाधान प्रदान करेगा।
